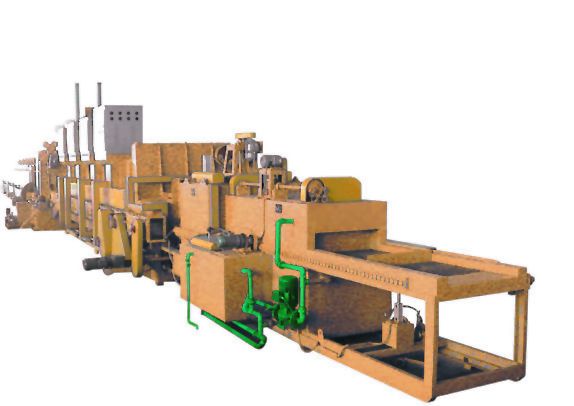

Линии закалочной термообработки с роликовым подом мы называем линиями закалочной термообработки с роликовым подом. На сквозном поду печи обычно установлено множество поперечно вращающихся роликов, которые приводят в движение размещенные на них заготовки вдоль роликового пути. Заготовки непрерывно движутся в процессе нагрева, не имея фиксированных точек контакта с роликами, поэтому нагрев в печи равномерный, без забоин, деформации малы, также поскольку ролики постоянно находятся внутри печи, энергопотребление относительно низкое, тепловая эффективность высокая. Применимы для термообработки подшипниковых колец средних и крупных размеров, также могут использоваться для цементации.
Основные технические параметры автоматических линий закалки и отпуска с роликовым подом
| Наименование оборудования | Модель оборудования | Габаритные размеры (м) | Ширина загрузки (мм) | Мощность (кВт) | Производительность |
| Роликоподвесной очиститель | QXB20-75 | 4.3×2×1.7 | 750 | 20 | 300 |
| QXB27-75 | 5.1×2×1.7 | 750 | 27 | 500 | |
| Роликоподвесная сушилка | HGB27-75 | 2×1.8×2.3 | 750 | 27 | 500 |
| Роликоподвесная закалочная печь | RB100-75 | 7.2×2×1.8 | 750 | 100 | 190-220 |
| RB120-75 | 8×2.2×1.8 | 750 | 120 | 220-260 | |
| RB160-75 | 9.7×2.2×1.8 | 750 | 160 | 290-350 | |
| RB220-75 | 11.3×2.2×1.8 | 750 | 220 | 380-460 | |
| Роликоподвесная закалочная ванна | YCB48-75 | 3.7×1.8×2.6 | 750 | 48 | 350 |
| YCB-56-75 | 4.5×1.8×2.6 | 750 | 56 | 500 | |
| Роликоподвесной очиститель | QXB75-3 | 3.2×2.3×1.8 | 750 | - | 350 |
| QXB75-4 | 4×2.3×1.8 | 750 | - | 500 | |
| Роликоподвесная отпускная печь | RHB60-75 | 10×2.5×2.3 | 750 | 60 | 260 |
| RHB70-75 | 12×2.5×2.3 | 750 | 70 | 300 | |
| RHB95-75 | 15×2.5×2.3 | 750 | 95 | 400 | |
| RHB120-75 | 18×2.5×2.3 | 750 | 120 | 500 |
Примечание:
1、Для деталей диаметром более φ110 возможен выбор роликоподвесной закалочной печи в комплексе с сетчатыми закалочной ванной, очистителем и отпускной печью.
2、Параметры оборудования могут быть разработаны и изготовлены в соответствии с фактическими требованиями заказчика.
3、Комплектация производственной линии может быть рационально подобрана в соответствии с требованиями заказчика.
